PP防腐圆形喷淋塔
查看分类PP防腐圆形喷淋塔

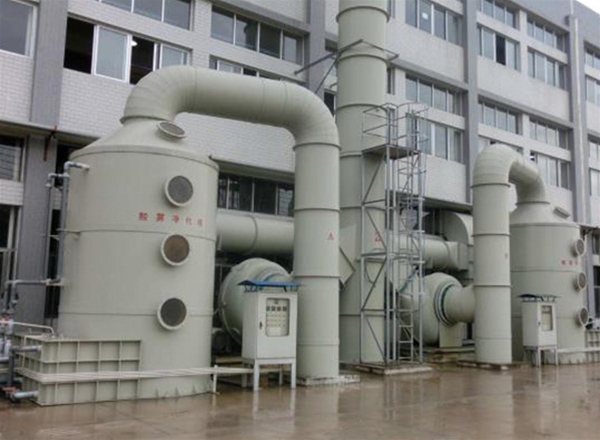

PP防腐圆形喷淋塔
1、PP喷淋净化塔
我公司生产的喷淋净化塔具有净化效率高、结构紧凑、外形美观、占地面积小等特点，是目前废气处理的重要净化设备之一。本工程选用的多级填料湿式净化塔设有喷淋系统及多面空心填料进行净化。具有系统阻力小、气液接触充分、吸收效率优异、操作方便、运行安全、费用低等优点。
1.1 喷淋净化塔工作原理
2废气通过后面引风机的动力进入喷淋塔，在喷淋塔的上端喷头喷出水雾状吸收液均匀分布在填料上，废气与吸收液在填料表面上充分接触，由于填料的机械强度大、耐腐蚀、空隙率高和比表面积大的特点，废气与吸收液在填料表面有较多的接触面积和接触时间，从而过滤废气中固体及胶状物质，同时可冷却废气。预处理后的废气会饱含水份，经过塔顶的除雾装置去除水份后进行后续处理。吸收液可循环使用，需定期清理水槽中杂质即可。
1.2 喷淋净化塔结构
本喷淋净化塔为圆形塔体。具体结构由贮液箱、水泵、填料层、喷淋段、进风段、布气层、支撑层、脱水填料层、出风段和排水系统等组成。操作方便，便于安装检修，强度高，占地面积小。其中各部分的作用如下：
1)贮液箱——确保喷淋液循环使用，在该系统上加液管，并在吸液管上加有滤液装置。
2)水 泵——确保喷淋液循环工作的动力设备。
3)填料层——为了扩大废气与循环液接触面积，并能使废气与液体均匀充分接触。
4)喷淋段——在净化塔的内部安装的喷淋系统，在喷淋管道上安装了雾化喷头，能保证废气与循环液接触效果。
5)进风段——根据处理风量的大小设计进风段，合理的设计可以减小风阻，降低能耗。
6)布气层——能让待处理风量均匀的分布在设备里，确保整体的处理效果。
7) 支撑层——主要是脱水填料层的支撑架，同时也起到设备的加强加固等作用。
8)脱水填料层——是处理设备的核心组成部分，起以分离气液的作用，同时也可以起到拦截废气中粉尘、颗粒物和絮状物的作用。
9)出风段——设备中的缓冲层和排放口。
10) 排水系统——经过脱水填料层的废气，其所含有水份被脱离后，通过排水系统排至指定的系统或位置。
1.3 应用范围
1、喷淋塔具有广泛的用途：除酸雾、除碱、除尘、除恶臭、除硫、除油雾等，广泛应用于工业废气的净化、除尘等前处理。
2、各种有害气体如氮氧化物、硫化物（SO2、H2S）、碳氧化物（CO）、卤素及其化合物（氯气、氯化氢、氟化物）、氨气、铬酸雾、硫酸雾、铅及化合物、汞及其化合物、镉及其化合物、铍及其化合物、镍及其化合物、锡及其化合物、氰化氢、砷及其化合物、锰及其化合物；
3、垃圾中转站或污水处理厂、垃圾填埋场之除臭装置；
4、半导体和光电业制程之排气处理；
5、焚化炉或工业炉等排放之废气处理。
我公司生产的喷淋净化塔具有净化效率高、结构紧凑、外形美观、占地面积小等特点，是目前废气处理的重要净化设备之一。本工程选用的多级填料湿式净化塔设有喷淋系统及多面空心填料进行净化。具有系统阻力小、气液接触充分、吸收效率优异、操作方便、运行安全、费用低等优点。
2废气通过后面引风机的动力进入喷淋塔，在喷淋塔的上端喷头喷出水雾状吸收液均匀分布在填料上，废气与吸收液在填料表面上充分接触，由于填料的机械强度大、耐腐蚀、空隙率高和比表面积大的特点，废气与吸收液在填料表面有较多的接触面积和接触时间，从而过滤废气中固体及胶状物质，同时可冷却废气。预处理后的废气会饱含水份，经过塔顶的除雾装置去除水份后进行后续处理。吸收液可循环使用，需定期清理水槽中杂质即可。
1.2 喷淋净化塔结构
1)贮液箱——确保喷淋液循环使用，在该系统上加液管，并在吸液管上加有滤液装置。
2)水 泵——确保喷淋液循环工作的动力设备。
3)填料层——为了扩大废气与循环液接触面积，并能使废气与液体均匀充分接触。
4)喷淋段——在净化塔的内部安装的喷淋系统，在喷淋管道上安装了雾化喷头，能保证废气与循环液接触效果。
5)进风段——根据处理风量的大小设计进风段，合理的设计可以减小风阻，降低能耗。
6)布气层——能让待处理风量均匀的分布在设备里，确保整体的处理效果。
7) 支撑层——主要是脱水填料层的支撑架，同时也起到设备的加强加固等作用。
8)脱水填料层——是处理设备的核心组成部分，起以分离气液的作用，同时也可以起到拦截废气中粉尘、颗粒物和絮状物的作用。
9)出风段——设备中的缓冲层和排放口。
10) 排水系统——经过脱水填料层的废气，其所含有水份被脱离后，通过排水系统排至指定的系统或位置。
PP填料式喷淋塔
PP旋流式喷淋塔
1.3 应用范围
1、喷淋塔具有广泛的用途：除酸雾、除碱、除尘、除恶臭、除硫、除油雾等，广泛应用于工业废气的净化、除尘等前处理。
2、各种有害气体如氮氧化物、硫化物（SO2、H2S）、碳氧化物（CO）、卤素及其化合物（氯气、氯化氢、氟化物）、氨气、铬酸雾、硫酸雾、铅及化合物、汞及其化合物、镉及其化合物、铍及其化合物、镍及其化合物、锡及其化合物、氰化氢、砷及其化合物、锰及其化合物；
3、垃圾中转站或污水处理厂、垃圾填埋场之除臭装置；
4、半导体和光电业制程之排气处理；
5、焚化炉或工业炉等排放之废气处理。
1.4 PP圆形喷淋塔参数选型表
